ハゼ締め不要のキャップレス完全嵌合式
- 完全嵌合式
- 穴をあけずに後載せソーラー
屋根形状図
規格
- 有効幅：500mm
- 勾配：3/100以上
※有効長さについてはお問い合わせください。
※曲げ半径についてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-2067(1)~(4)（シングル折板/PASTEM-2 S1）
・鋼板系・ステンレス系 0.6～1.2ｍｍ（裏貼：有・無可）
・天井化粧材： 鋼板系・ステンレス系・アルミ系 0.27ｍｍ以上（有・無可）
・木毛セメント板又はグラスウール 25ｍｍ以上（有・無可）※天井化粧材有の場合
・タイトフレームの固定： 溶接・ビス・ボルト（無溶接）
・支持間隔（梁間）： 2,500ｍｍ以下
断熱性能（熱貫流率）
- 0.363W/(㎡・K）[0.312ｋcal/（㎡ h℃）]
※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様
Point

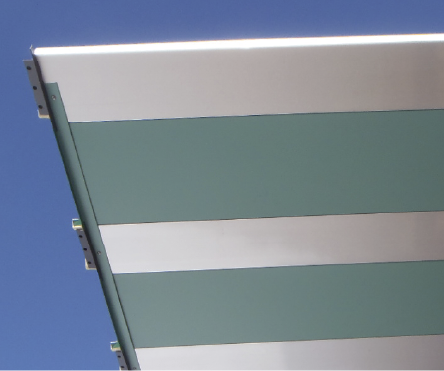

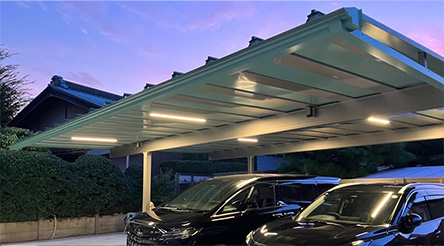

はね出しで 軒天の意匠も兼ねる

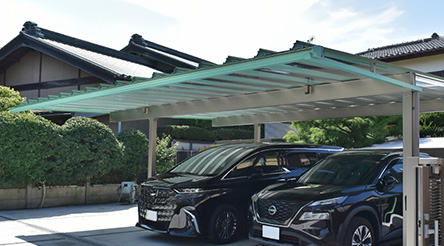

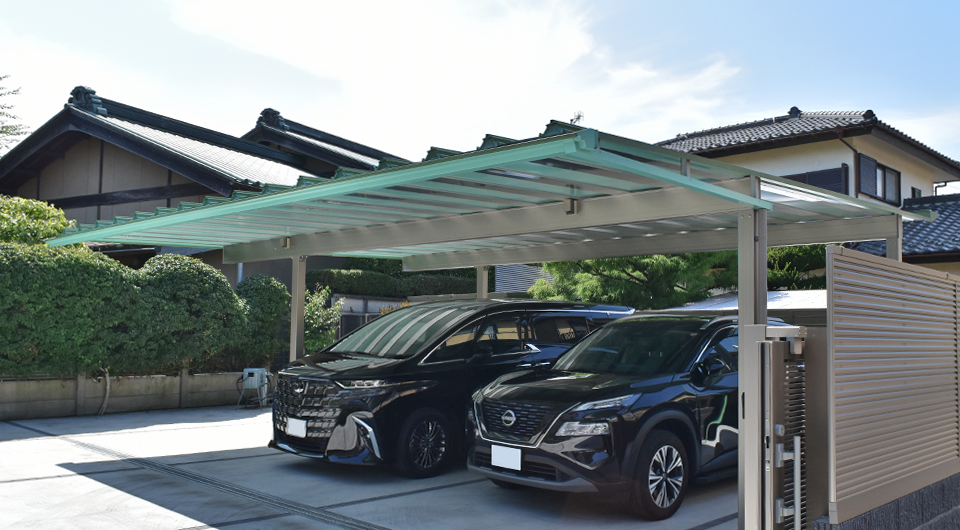

「元旦TRX6型SP」ハゼ締めとキャップが不要のため、足で踏み込むだけのワンタッチ施工で、すばやく施工ができます。 軒先から吹き上げる負圧にも、特許Ｖ字ハゼがさらに食い込み高い強度を発揮します。通し吊子によるはね出しの意匠を活かし、車寄せや庇にも使用できます。
Video

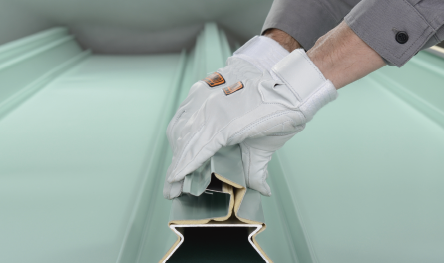

踏み込むだけのワンタッチ施工

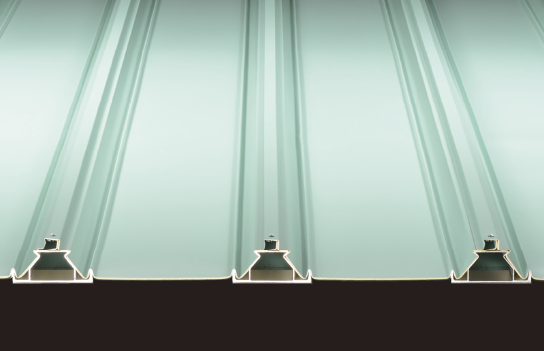

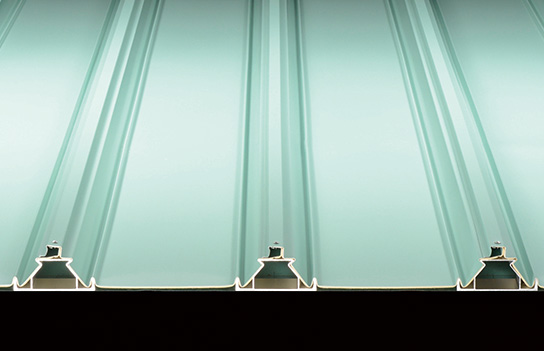

屋根本体とキャップの一体型（キャップレス）で施工が早い

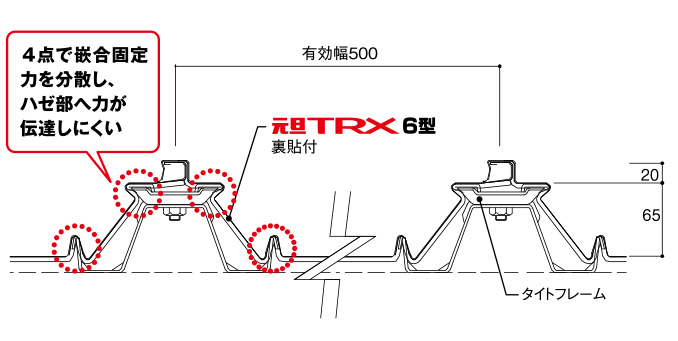

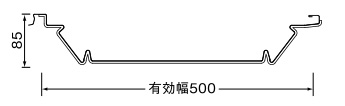

断面図
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| フッ素ガルバリウム鋼板 | 0.6・0.8 |
| カラーガルバリウム鋼板 | 0.6・0.8 |
その他の材質・板厚については多少納期を必要とします。ご相談ください。

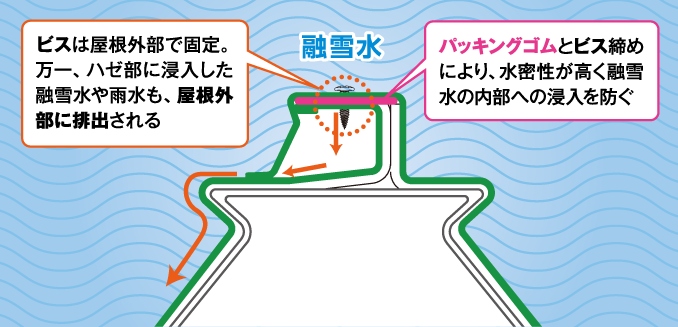

すが漏れ対策で融雪水の浸入を防ぐ

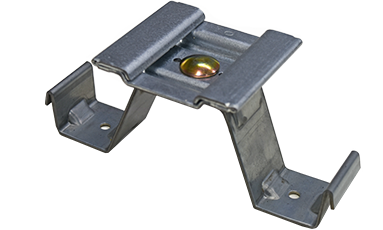

固定金具

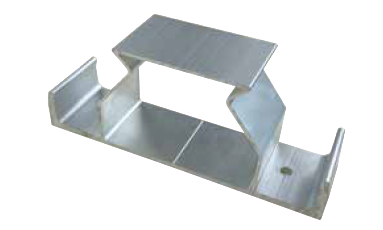

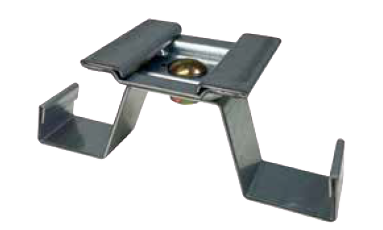

アルミ製吊子
溶接用タイトフレーム
溶接用タイトフレームは30分耐火仕様が可能です。
