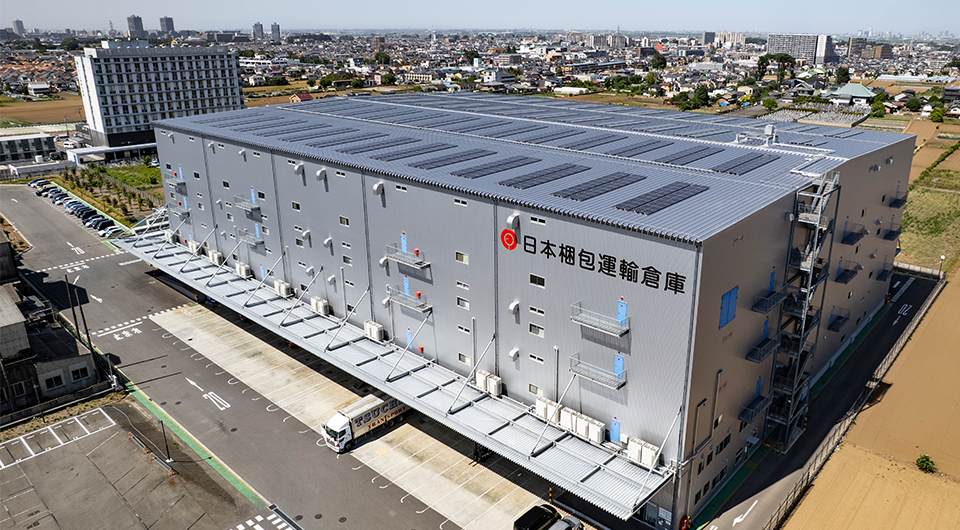

経済的な高強度のハゼ締め併用嵌合式 折板屋根
高い嵌合力で負圧に強い
- 無溶接タイトフレーム
- ハゼ締め併用嵌合式
- 無溶接タイトフレーム

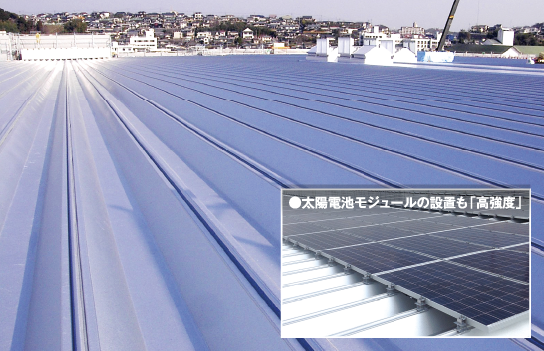

- 穴をあけずに後載せソーラー

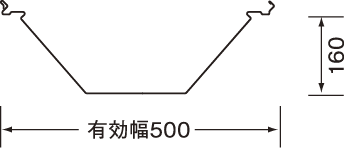

屋根形状図
規格
- 有効幅：500mm
- 勾配：3/100以上
※※曲げ半径についてはお問い合わせください。
※寒冷地・積雪地域等はお問い合わせください。
※有効長さについてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-2006(1)～(6)（二重折板/PASTEM-2 S2・S3）
- 上弦材 鋼板系0.8~1.0mm ステンレス系0.8mm(裏貼:有・無可)
- 下弦材 鋼板系0.6~1.0mm ステンレス系0.6~0.8mm(裏貼:有・無可)
- グラスウール(10kg/m3品)100mm以上
- 天井化粧材 鋼板系・ステンレス系・アルミ系0.5mm以上（有・無可）
- 木毛セメント板又はグラスウール25mm以上（有・無可）
- 支持間隔(梁間)5,600mm以下
- FP030RF-2024（1）～（4）（シングル折板/PASTEM-2 S1）
- 鋼板系0.8～1.0mm ステンレス系0.8mm（裏貼：有・無可）
- 天井化粧材 鋼板系・ステンレス系・アルミ系0.5mm以上（有・無可）
- 支持間隔(梁間)4,000mm以下
断熱性能（熱貫流率）
- 0.470W/（㎡・K）［0.404kcal/（㎡ h℃）］
※二重折板・グラスウール仕様
Point
熱伸縮の吸収効果で
高強度・高水密
屋根本体が吊子の左右2箇所に嵌合し、ハゼ締め部に吊子が介在しないため、隙間のないハゼ締めが均一に行え水密性の維持および確実な強度が得られます。
断面図
※無溶接タイトフレーム対応
断面性能
| 板厚(mm) | 正圧 | 負圧 | ||
|---|---|---|---|---|
| 断面二次モーメントIx （㎝4／m） | 断面係数Zx（㎝3／m） | 断面二次モーメントIx （㎝4／m） | 断面係数Zx（㎝3／m） | |
| 0.8 | 355.1 | 35.5 | 257.4 | 25.7 |
| 1.0 | 443.9 | 44.3 | 321.7 | 32.1 |
※mあたりの値です。
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーステンレス・フッ素ステンレス | 0.8 |
| フッ素ガルバリウム鋼板・カラーガルバリウム鋼板 | 0.8・1.0 |
※二重折板仕様の場合は下弦材として板厚0.6mmを使用できます。
その他の材質・板厚については多少納期を必要とします。ご相談ください。

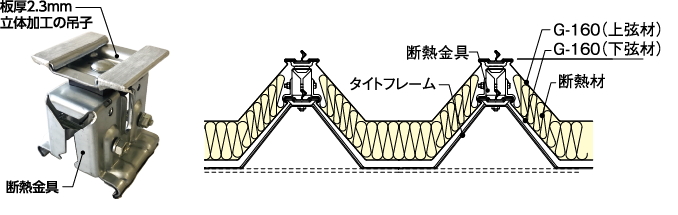

二重折板断熱仕様
※無溶接タイトフレーム対応

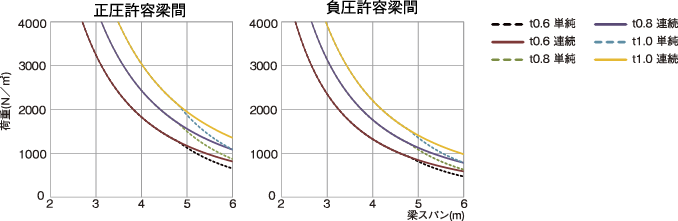

許容梁間
単位重量
| 板厚(mm) | 単位重量（鉄板系） | |
|---|---|---|
| （kg/m） | （kg/㎡） | |
| 0.8 | 5.2 | 10.4 |
| 1.0 | 6.5 | 12.9 |
※グラフの数値は屋根単体の強度です。詳細は物件ごとに計算書で確認してください。
オプション

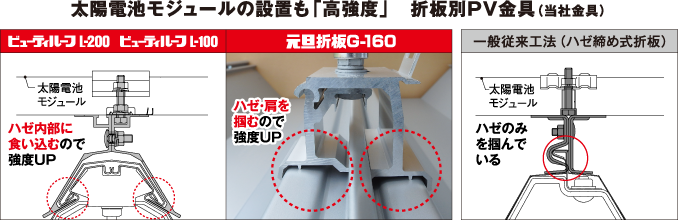

ソーラーパネル取付金具
