有効幅可変式
既設の横葺き屋根にぴったりカバー
屋根形状図
規格
- 有効長さ:3640mm
- 有効幅:166～355mm
- 勾配:25/100以上
（有効幅270mmの場合。その他の有効幅はお問い合わせください。）
元旦ルーフ 83は、既設横葺き屋根の寸法に合わせて、軽量にカバー改修が可能です。
有効幅をピッタリ合わせられるため、横葺き屋根のカバー改修に最適。
また、シンプルな部材構成により、既存建物への重量負担を軽減し、工事中の漏水リスクを抑える「バッキング工法」を採用しています。
さらに、断熱材カバー改修や太陽光パネルの設置も可能です。
性能
耐風圧性能
- 4904pa[4.903kN／㎡]
※社内試験値（鋼板系：0.4mm 有効幅270mmの試験結果）
01

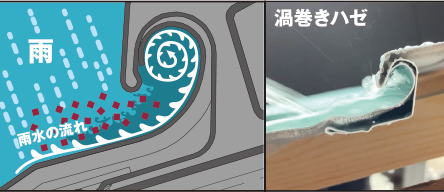

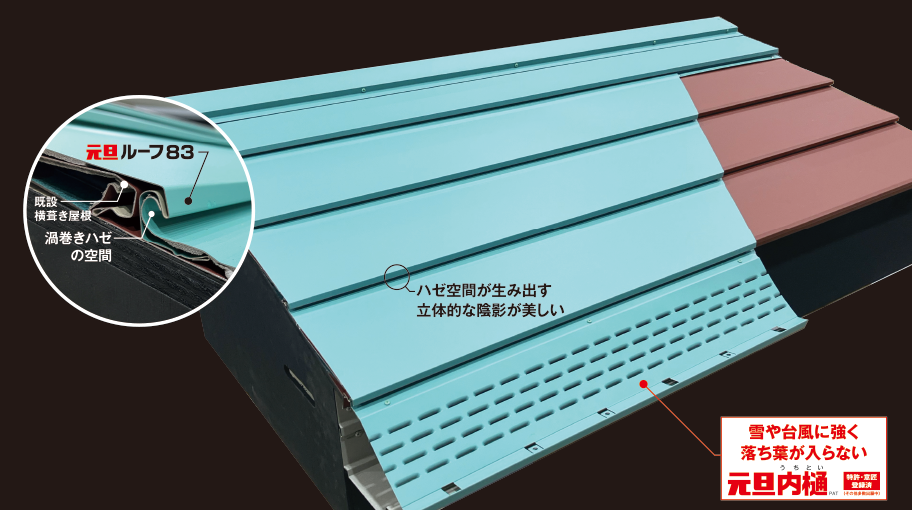

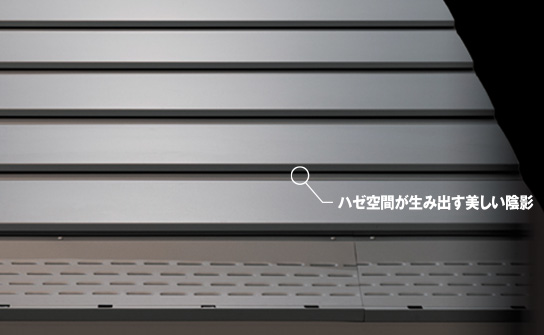

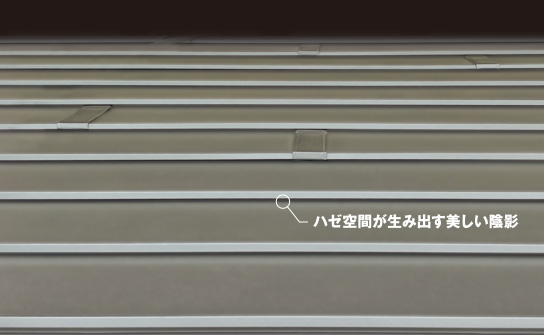

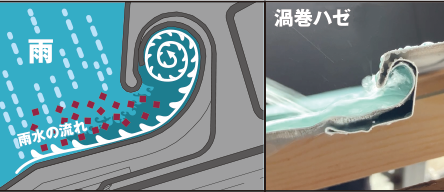

渦巻きハゼが汚れを洗い流す美観を保ち、劣化を抑制し美しさが長持ち
通常は密着させるハゼ部にあえて空間を設け、隙間に滞留する土埃や汚れを自然に洗い流します。
これにより、美観を長期間維持し、サビの原因を防ぎます。
また、毛細管現象による雨水の浸入を防ぎ、豪雨にも耐え得る高い水密性を確保しています。
元旦ルーフ83
ハゼに空間を設けることで、土埃や汚れを自然に洗い流して美観を維持。サビの原因を防ぎ、毛細管現象を抑え、豪雨にも耐えうる高い水密性。

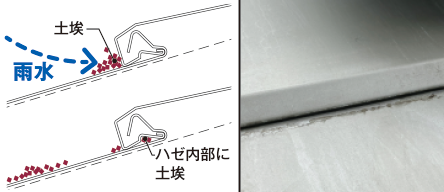

一般的な横葺き屋根
経年や毛細管現象によって少しずつ細かい土埃などが溜まる。そこからサビなどが発生しやすい。
渦巻きハゼの実験動画
02
屋根に穴をあけずに様々な部材を設置
空間を持たせたハゼには十分な強度があり、フック状の金具を引っかけて上から固定するだけで、屋根に穴をあけることなく雪止めやソーラーパネル取付金具など、必要な部材を設置できます。

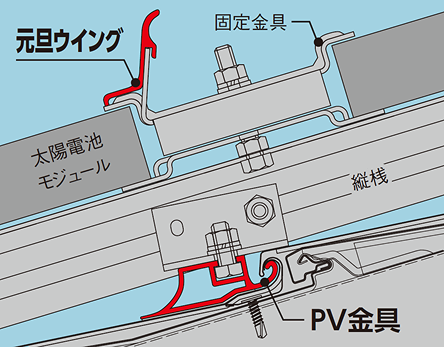

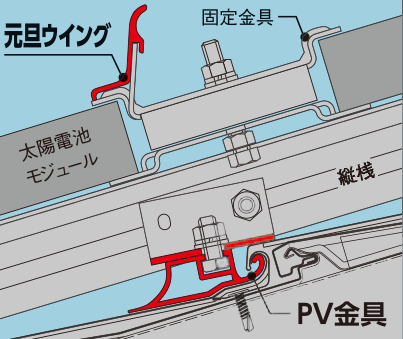

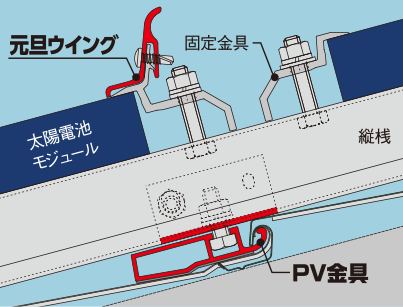

ソーラーパネル取付金具(PV金具)

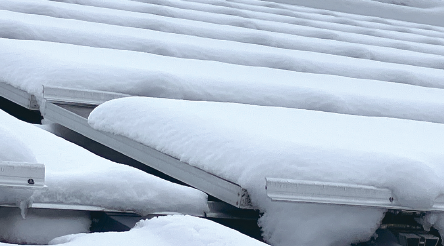

ソーラーパネル設置時は、「元旦ウイング」を合わせて使用することがおすすめです。
「元旦ウイング」は夏場はモジュール下部にこもった空気の排出を促し、モジュール温度上昇を抑制します。

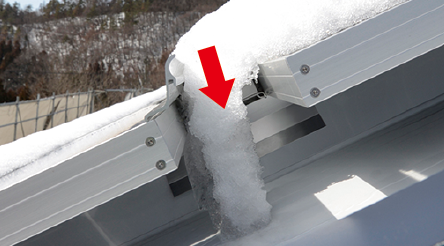

同時に雪止めとしても機能し、屋根からの落雪による事故を抑制します。

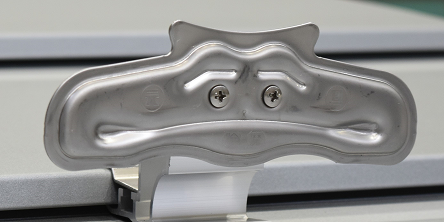

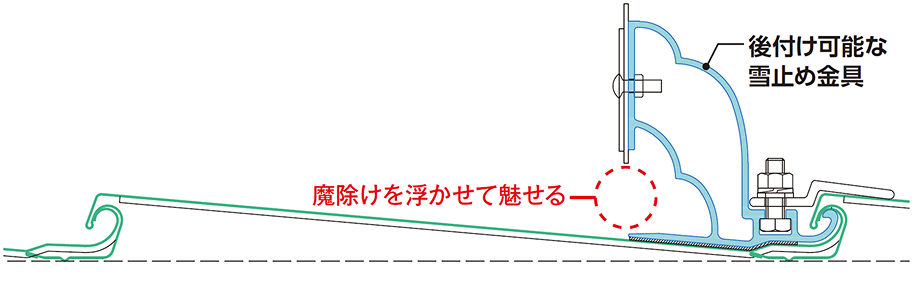

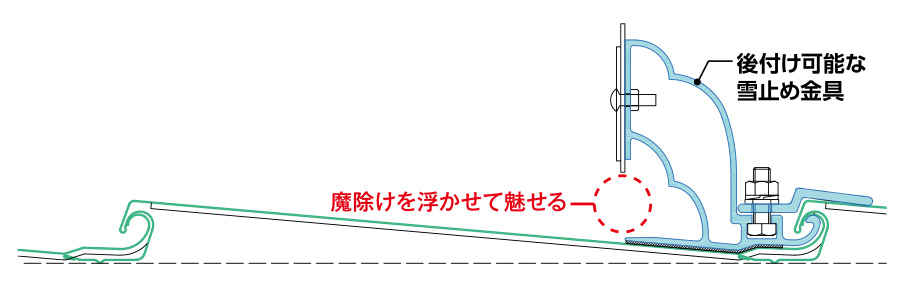

雪止め金具・メンテナンス金具 他
屋根本体に加工は不要で、手間なく取り付けられます。エアコン室外機などの設置にも対応可能です。

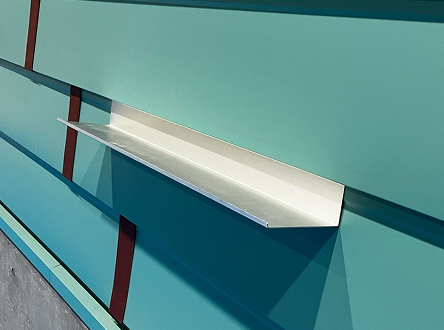

内装外壁にも使用可能
ハゼ空間を利用して穴をあけずにウォールラックを付けられます。
03
施工中の漏水を防ぐバッキング工法
一般的な横葺き屋根の施工では、工事中の漏水リスクに注意が必要です。
通常の施工では、屋根を下から上に葺いていくため、施工途中で雨が降ると、未施工の境目やビス穴から雨水が浸入し、屋根材裏面に雨水が回り、室内に漏水する可能性があります。

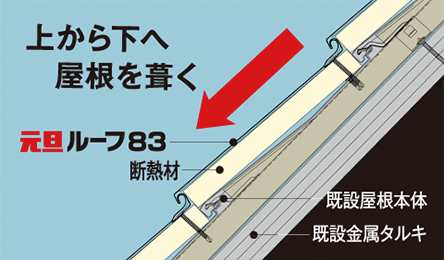

一方、当社の「バッキング工法」は、上から下へと屋根を葺いていく独自の施工方法です。
すでに施工済みの新しい屋根材がフタの役割となり、ビス穴が雨にさらされず、また境目からの雨水の回り込みも起きにくくなります。
これにより工事中の漏水リスクを大幅に低減できます。
既設横葺き屋根の有効幅にピッタリ合わせて軽量にカバー改修が可能

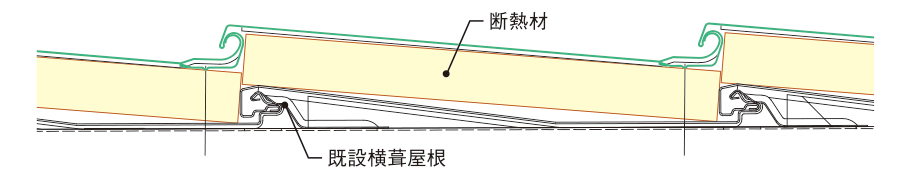

断熱材を敷き込みカバーする仕様も対応可能です。
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| フッ素ガルバリウム鋼板 | 0.4・0.5 |
| カラーガルバリウム鋼板 | 0.4・0.5 |
その他の材質・板厚については多少納期を必要とします。ご相談ください。
