設計デザインに合わせ
屋根寸法を自由に設定
- 穴をあけずに後載せソーラー

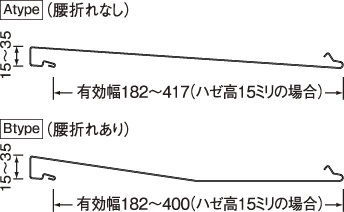

屋根形状図
規格
- 有効長さ：5000mm以内
- 勾配：25/100以上
※勾配25/100未満の場合はお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
- 鋼板系・ステンレス系（アルミ不可）0.4～0.6mm（裏貼：有・無可）
- 防水材（防水シート可）・金属タルキ
- ポリスチレンフォーム100mm以下
- 断熱ベースレイアー（ポリスチレンフォーム91mm）
- 木毛セメント板40mm・ユ鋼間隔565mm以下
- 梁間3700mm以下
- FP030RF-1852（1）～（15）（断熱システム）
- 鋼板系・ステンレス系 0.4～0.5mm・アルミ系0.7mm（裏貼：有・無可）
- 防水材（防水シート可）・金属タルキ
- ポリスチレンフォーム100mm以下
- 木毛セメント板25～50mm
- C型鋼（100×50×20×2.3）要耐火被覆
- 梁間 構造計算上、安全な寸法
Point
有効幅とハゼ高を自由に変えられるセミオーダー屋根
1つの建物で、異なるサイズの屋根をそのままジョイントでき、自由度の高い設計をサポートします。
「カバー工法」の屋根改修にも適しています。
断面図（参考改修工法例）/バッキング工法対応
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーアルミ・フッ素アルミ | 0.7 |
| カラーステンレス・フッ素ステンレス | 0.45※ |
| フッ素ガルバリウム鋼板 | 0.45※ |
| カラーガルバリウム鋼板 | 0.4 |
※板厚0.45mmは、経済的な当社オリジナル製品です。
その他の材質・板厚については多少納期を必要とします。ご相談ください。
