  • 穴をあけずに後載せソーラー

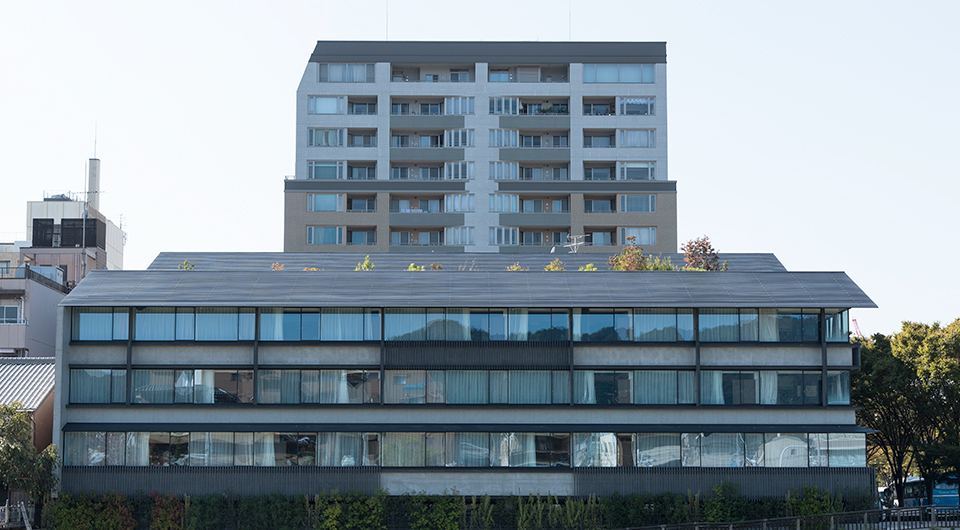

ザ・リッツ・カールトン京都

屋根形状図

規格

  • 有効幅:260mm
  • 有効長さ:3850mm(銅板:3640mm)
  • 勾配:25/100以上

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.6mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.6mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 8500Pa[8.5kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・タルキピッチ490mm・有効幅260mm)

断熱性能(熱貫流率)

  • 0.277W/(㎡・K)[0.238kcal/(㎡ h℃)]

元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point
01

特許「スプリングバックハゼ」が生み出す高い強度と水密性、
美しい仕上がりの最高性能の横葺き屋根

「スプリングバックハゼ」は積雪などの荷重に強く、施工中に誤ってハゼを踏んでもスプリングバックの効果が働き、元の形状に復元します。ツメ付き吊子を強固に金属タルキ穴に固定するため、負圧荷重に対しても高い強度と水密性を有します。屋根材の固定が正確で確実に施工でき、横のラインが曲がらずに美しく仕上がります。

断面図(元旦ユ鋼システム)


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4
チタン0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

Point
02

「元旦ユ鋼システム」と組み合わせて、さらに高機能屋根に

母屋を兼用する「元旦ユ鋼」に断熱材を組み込む「元旦ユ鋼システム」は屋根に厚みをとらずに高断熱を可能にし、防水性を持つ外断熱屋根下地工法です。また、雨音や外部の騒音を抑え、吸音効果により室内環境も向上。地震時の落下防止対策にメッシュ(下地落下防止)の設置も効果的です。

「元旦ユ鋼システム」を使用した2次防水仕様例

  • 1次防水屋根本体
  • 2次防水断熱ベースレイアー

※その他仕様もございます。お問い合わせください。

軒先強度を高める仕様

詳細は軒先強度の専用ページをご確認ください。

CAD データ

元旦スプリングルーフー850/ディテール一式
DXF JWW PDF
元旦スプリングルーフー850/ディテール一式 木造(パステムボード) (内樋あり)
DXF JWW PDF
元旦スプリングルーフー850/ディテール一式 木造(パステムボード) (内樋なし)
DXF JWW PDF
