自然の風力で
屋根裏の熱気や湿気を換気
Point

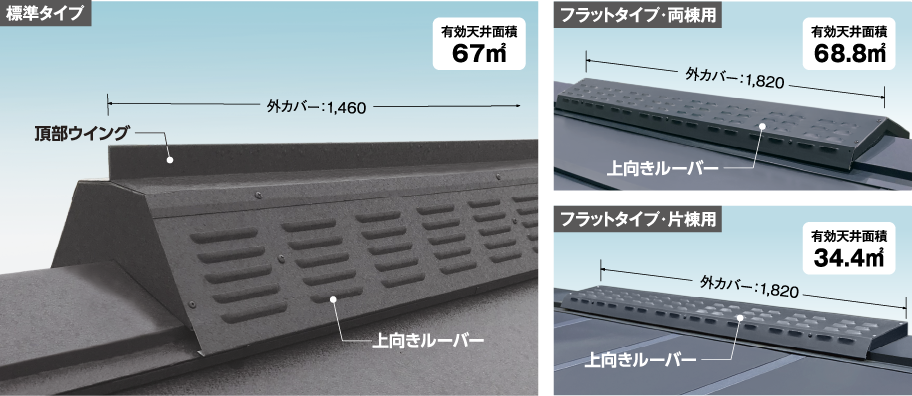

自然の風力でしっかり換気する、効果の秘訣は「上向きルーバー」
屋根勾配に合わせられ、高い換気性能を発揮する「住宅換気棟」の効果の秘訣は「上向きルーバー」です。上向きの開口は換気性能を高め、強風で吹き上げられる雨水を弾き、内部の防水板で雨水を排出する構造です。
- 高い換気性能
- 高い水密性能
- 後付け可能
断面図（標準タイプ）

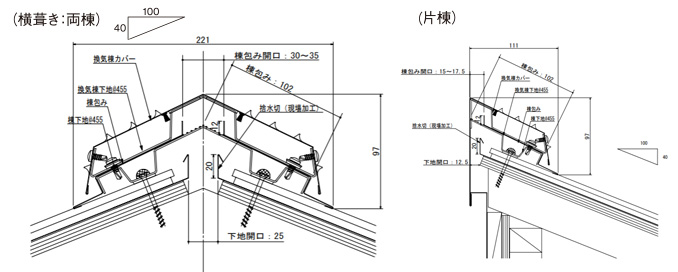

断面図（フラットタイプ）
設置換気面積
| 有効開口面積 （㎠/基） | 有効天井面積 （㎡/基） | 野地材開口寸法 （mm） | |
|---|---|---|---|
| 標準タイプ | 416 | 67 | 35×1250 |
| フラットタイプ | 両棟：430 片棟：215 | 両棟：68.8※ 片棟：34.4 | 両棟： 25×1720 片棟：12.5×1720 |
※有効天井面積は、「品確法」3-1劣化対策等級 等級3に準じて算出しています。
寸法・重量・勾配
| 寸法（mm） | 重量（kg） | 勾配 | |
|---|---|---|---|
| 標準タイプ | 1460 | 6.7 （カラーガルバリウム鋼板0.5mmの場合） | 20/100 30/100 40/100 |
| フラットタイプ | 1820 | 両棟：4.6 片棟：4.2 （カラーガルバリウム鋼板0.4mmの場合） | 5/100～60/100 |
材質・板厚
| 材質 | 板厚(mm) | |
|---|---|---|
| 標準タイプ | カラーガルバリウム鋼板 | 0.4・0.5 |
| カラーアルミ | 0.5 | |
| フラットタイプ | カラーガルバリウム鋼板 | 0.4・0.5 |
| カラーアルミ | 0.5 |
その他の材質・板厚については多少納期を必要とします。ご相談ください。
動画
住宅換気棟 空気流動実験
自然の風力で換気する「住宅換気棟」をムービーでご紹介。
