元旦内樋

元旦内樋落ち葉止め 元旦内樋(大型建築用) 大型建築向け製品一覧へ戻る

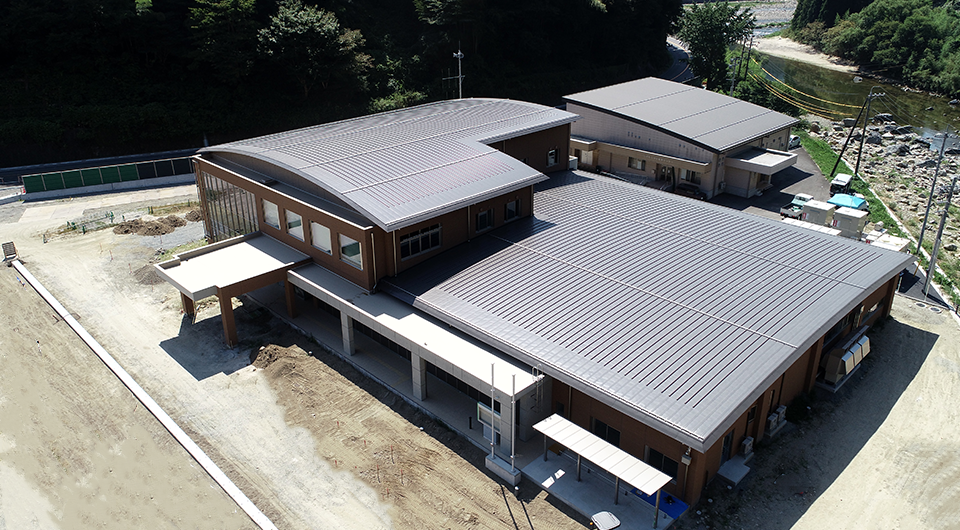

鳥取県江府町役場新庁舎
Point
01

先端わずか60mmの屋根一体型雨とい

「元旦内樋」(大型建築用)は樋本体に落ち葉除けを搭載することで、先端を60mmまで薄くします。建物規模によって樋幅を変えたり、屋根勾配に合わせた設計ができます。(※1)また、雨水を取り込むように設計された落ち葉除けは樋の詰まりを防ぎ、メンテナンスコストを大幅に削減します。屋根と樋を同時に設計することで、シャープな軒先を実現し、現場での省施工にもつながります。


軒先納め参考図


補強材参考図(共通部材)

※補強材のピッチにより強度を上げ、多雪地域にも対応可能です。ご相談ください。

材質・板厚

樋本体
標準材質標準カラー板厚(mm)
両面カラーガルバリウム鋼板ブラック・ホワイト0.8
対応材質板厚(mm)
両面カラーガルバリウム鋼板・両面フッ素ガルバリウム鋼板0.8・1.0・1.2
カラーステンレス鋼板・フッ素ステンレス鋼板0.8・1.0・1.2
カラーアルミ0.7・1.0・1.2・1.5
チタン0.6
落ち葉除け
材質板厚(mm)
カラーステンレス・フッ素ステンレス0.5
フッ素ガルバリウム鋼板・カラーガルバリウム鋼板0.5
カラーアルミ0.5・0.7
チタン0.6

その他の材質・板厚については多少納期を必要とします。ご相談ください。

Point
02

化粧幕板と軒天の役割も果たし
屋根と調和する意匠性

軒先は風や雪の影響を最も受けやすい箇所です。「元旦内樋」(大型建築用)は樋の内部に補強材を取り付け、樋先端を吊り上げる構造でさらに強度を向上させています。そのため、負圧や正圧に対して高い強度を示します。※1
また、補強材が外から見えず、軒先の美観を高めます。

※1 強度・雨量の計算は物件ごとに行います。ご相談ください。

「元旦内樋」(大型建築用)を軒先だけでなくケラバ等にも使用することで、化粧幕板と軒天の役割も果たします。

化粧幕板と軒天の役割も果たす
Idea+

軒先までシャープな意匠

鳥取県江府町役場新庁舎
たつの市社会福祉協議会 ピアさぽーとセンター
化粧幕板・軒天使用例
動画

急勾配屋根
落ち葉除け流水試験

急勾配でもしっかり雨水を取り込む流水実験動画。

CAD データ

元旦内樋大型建築用/元旦スプリングルーフ-850/ディテール一式元旦スプリングルーフ-850
DXF JWW PDF
元旦内樋大型建築用/元旦一文字S/ディテール一式元旦一文字S
DXF JWW PDF
元旦内樋大型建築用/元旦TRX/ディテール一式元旦TRX
DXF JWW PDF
元旦内樋大型建築用/元旦TRX3型/ディテール一式元旦TRX3型
DXF JWW PDF
元旦内樋大型建築用/スフィンクスルーフ2型/ディテール一式スフィンクスルーフ2型
DXF JWW PDF
元旦内樋大型建築用/マッタラールーフ7型/ディテール一式マッタラールーフ7型
DXF JWW PDF
