高強度・キャップレスの細桟タイプ
- 完全嵌合式立平葺き
- 有効幅3タイプ
屋根形状図
規格
- 有効幅：260・360・405mm
- 勾配：3/100以上
※有効長さについてはお問い合わせください。
※曲げ半径についてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
- 鋼板系・ステンレス系（アルミ不可）0.4～0.45mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 断熱ベースレイアー（ポリスチレンフォーム91mm）
- 木毛セメント板40mm・ユ鋼間隔565mm以下
- 梁間3700mm以下
- FP030RF-1852（1）〜（15）（断熱システム）
- 鋼板系・ステンレス系・アルミ系 0.4～0.45mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 木毛セメント板25～50mm
- C型鋼（100×50×20×2.3）要耐火被覆
- 梁間 構造計算上、安全な寸法
耐風圧性能
- 8000Pa［8kN/㎡］
※（財）建材試験センターにおける試験値
（鋼板系：0.4mm・母屋ピッチ606mm・有効幅360mm）
断熱性能（熱貫流率）
- 0.650W/(㎡・K）[0.559ｋcal/（㎡ h℃）]
※断熱材40mm・鉄骨仕様・有効幅405mm
Point

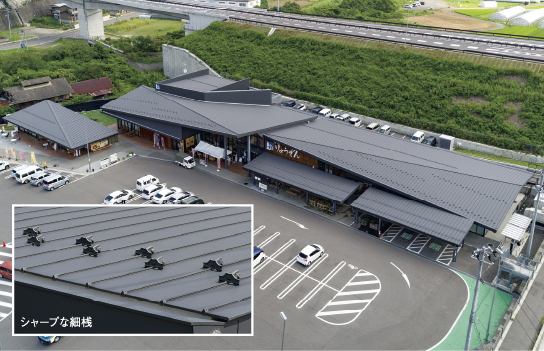

キャップレスで経済性の高い屋根
本体とキャップの一体型（キャップレス工法）は嵌め込み式ワンタッチ施工。部材点数が少なく施工の手間を軽減します。細桟タイプですっきりした仕上がりの意匠を創ります。
断面図
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーステンレス・フッ素ステンレス | 0.45※ |
| フッ素ガルバリウム鋼板 | 0.45※ |
| カラーガルバリウム鋼板 | 0.4 |
※板厚0.45mmは、経済的な当社オリジナル製品です。
その他の材質・板厚については多少納期を必要とします。ご相談ください。
