溶接ありなし両対応

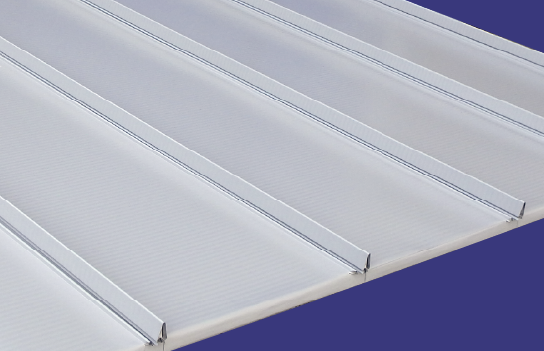

ハゼ高40ｍｍの高水密金属屋根
- 完全嵌合式立平葺き
- 溶接工法に対応
- 有効幅2タイプ
- 穴をあけずに後載せソーラー
屋根形状図
規格
- 有効幅：410・455mm※1
- 勾配：3/100以上
※1 溶接ありのカラーステンレスの場合は有効幅410mmのみ。
※有効長さについてはお問い合わせください。
※曲げ半径についてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
- 鋼板系･ステンレス系(アルミ不可)0.4mm(裏貼:有･無可)・防水材(防水シート可)
- ポリスチレンフォーム100mm以下・断熱ベースレイアー(ポリスチレンフォーム91mm)
- 木毛セメント板40mm・ユ鋼間隔565mm以下・梁間3700mm以下
- FP030RF-1852（1）〜（15）（断熱システム）
- 鋼板系･ステンレス系･アルミ系0.4mm(裏貼:有･無可)・防水材(防水シート可)
- ポリスチレンフォーム100mm以下・木毛セメント板25～50mm
- C型鋼（100×50×20×2.3）要耐火被覆・梁間 構造計算上、安全な寸法
耐風圧性能
- 8000Pa［8.0kN/㎡］
※（財）建材試験センターによる試験値(換算値)
（鋼板系：0.4mm・母屋ピッチ606mm・有効幅410mm）
断熱性能（熱貫流率）
- 1.996W/(㎡・K）[1.717ｋcal/（㎡ h℃）]
※鉄骨仕様・有効幅455mm
Point
施工が早く高強度、強風地域の完全防水を実現
ハゼ高のある本体にキャップを取り付けた、スッキリとしたデザインの高強度防水屋根です。
本体端部をシーム溶接することで完全防水を実現、従来のステンレス溶接工法に必要なスポット溶接が不要で、大規模な屋根の施工の手間を大幅に省きます。軒先部分のみ溶接を行えば寒冷地のすが漏れ対策として有効です。
本体と吊子、桟カバーの嵌合力が高いため、溶接なしでも高い水密性を保持します。

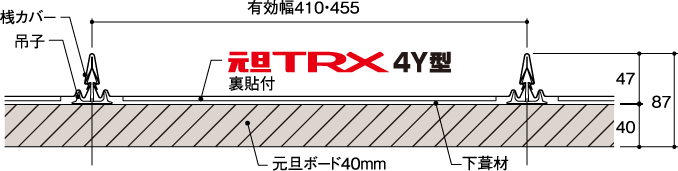

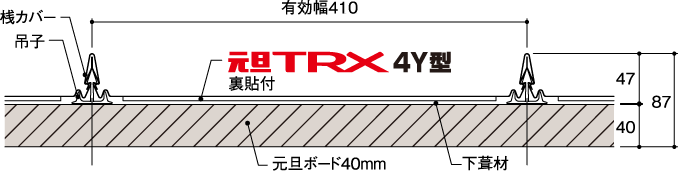

断面図
材質・板厚
溶接ありの場合
| 材質 | 板厚(mm) |
|---|---|
| ステンレス（素地） | 0.4 |
| カラーステンレス | 0.4 |
溶接なしの場合
| 材質 | 板厚(mm) |
|---|---|
| ステンレス（素地） | 0.4・0.5 |
| カラーステンレス | 0.4・0.45※・0.5 |
| フッ素ガルバリウム鋼板 | 0.4・0.45※・0.5 |
| カラーガルバリウム鋼板 | 0.4・0.5 |
※板厚0.45mmは、経済的な当社オリジナル製品です。

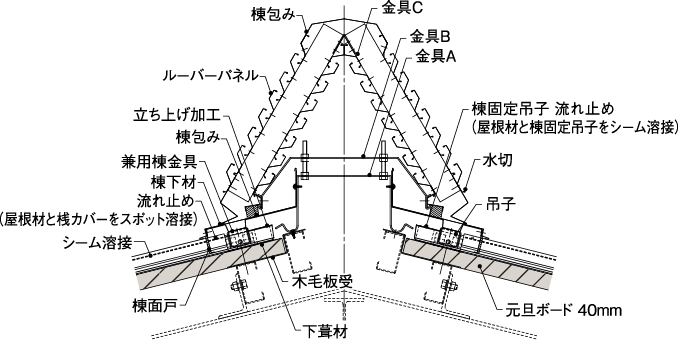

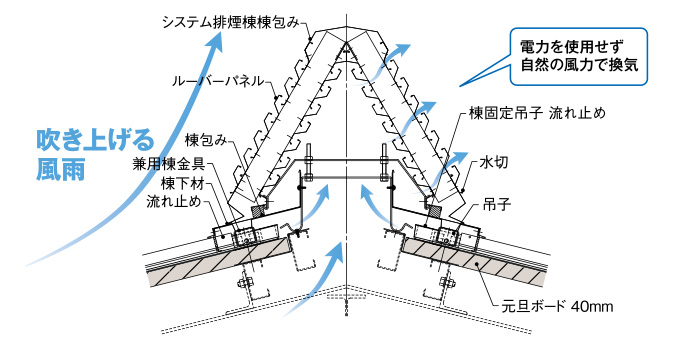

元旦システム排煙棟・雪割り（参考）納め図
