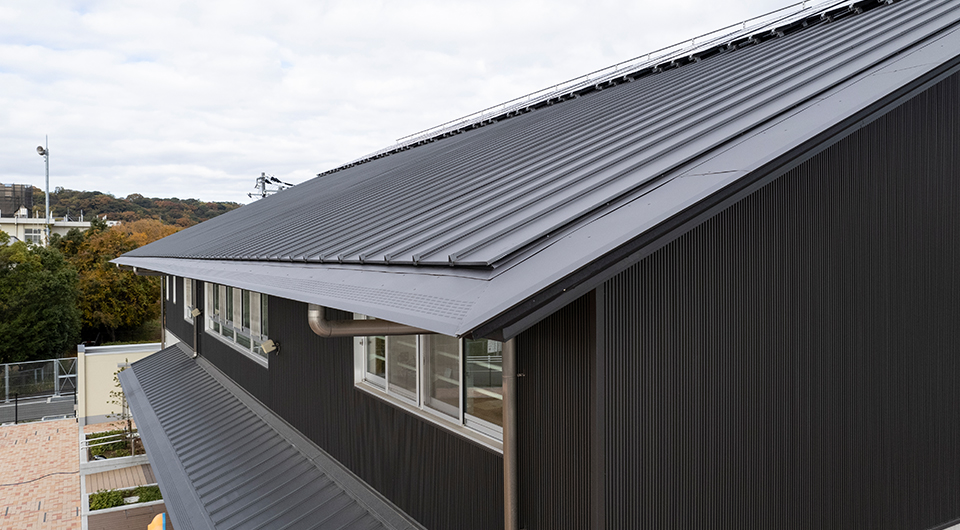

ハゼ高31mmの高強度屋根
- 完全嵌合式立平葺き
- 有効幅3タイプ
- 穴をあけずに後載せソーラー
屋根形状図
規格
- 有効幅：390・428・455mm
- 勾配：3/100以上
※有効長さについてはお問い合わせください。
※曲げ半径についてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
- 鋼板系・ステンレス系（アルミ不可）0.4～0.5mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 断熱ベースレイアー（ポリスチレンフォーム91mm）
- 木毛セメント板40mm・ユ鋼間隔565mm以下
- 梁間3700mm以下
- FP030RF-1852（1）〜（15）（断熱システム）
- 鋼板系・ステンレス系・アルミ系 0.4～0.5mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 木毛セメント板25～50mm
- C型鋼（100×50×20×2.3）要耐火被覆
- 梁間 構造計算上、安全な寸法
耐風圧性能
- 8500Pa［8.5kN/㎡］
※（財）建材試験センターによる試験値
（鋼板系：0.4mm・母屋ピッチ606mm・有効幅390mm）
断熱性能（熱貫流率）
- 0.634W/(㎡・K）[0.545ｋcal/（㎡ h℃）]
※断熱材40mm・鉄骨仕様・有効幅455mm
Point
高強度屋根を手早く施工する「定尺キャップ」
元旦TRX4型の定尺キャップは工場生産品を使用するため、現場成形の長尺本体と同時進行で効率的に施工ができます。嵌合式の定尺キャップは強度を高めるとともに、縦ラインのシャープな意匠を創ります。また、太陽光パネルも屋根に穴をあけず簡単に設置できます。

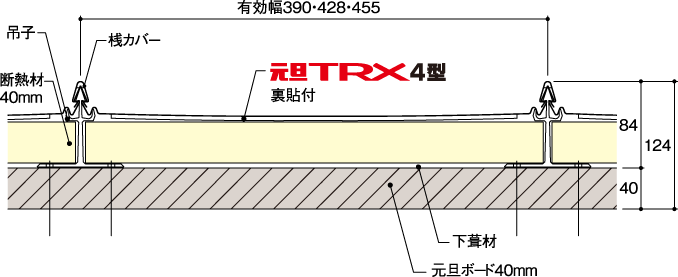

断面図
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーステンレス | 0.4 |
| フッ素ガルバリウム鋼板 | 0.4・0.45※・0.5 |
| カラーガルバリウム鋼板 | 0.4・0.5 |
その他の材質・板厚については多少納期を必要とします。ご相談ください。
※板厚0.45mmは、経済的な当社オリジナル製品です。
