• 穴をあけずに後載せソーラー

屋根形状図

規格

• 有効幅：455mm
• 勾配：3/100以上

性能

屋根30分耐火構造

• FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
  • 鋼板系・ステンレス系（アルミ不可）0.4.0.5mm（裏貼：有・無可）
  • 防水材（防水シート可）・ポリスチレンフォーム100mm以下
  • 断熱ベースレイアー（ポリスチレンフォーム91mm）
  • 木毛セメント板40mm・ユ鋼間隔565mm以下
  • 梁間3700mm以下
• FP030RF-1852（1）〜（15）（断熱システム）
  • 鋼板系・ステンレス系 ・アルミ系0.4.0.5mm（裏貼：有・無可）
  • 防水材（防水シート可）・ポリスチレンフォーム100mm以下
  • 木毛セメント板25～50mm
  • C型鋼（100×50×20×2.3）要耐火被覆
  • 梁間　構造計算上、安全な寸法

耐風圧性能

• 5500Pa［5.5kN/㎡］

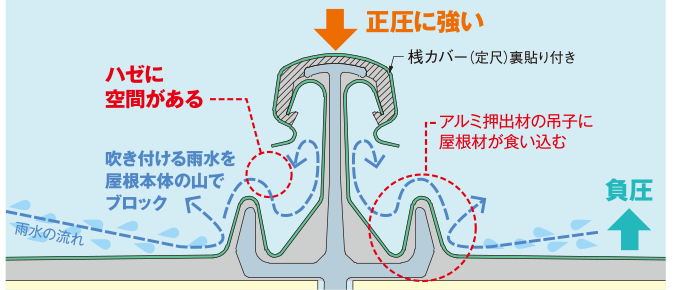

特許V字ハゼの屋根は、負圧を受けるとアルミ押出型材の吊子に食い込み強度が増します。また、ハゼに空間があるため雨水がゴミや土埃を洗い流し、汚れを抑制します。

ハゼに高さがあるため、屋根に穴をあけずに雪止め金具やソーラーパネル取付金具を設置できます。

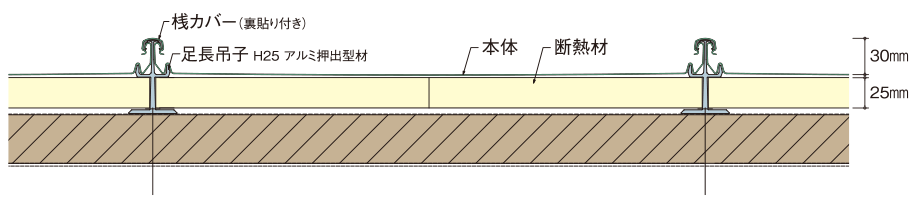

断面図(断熱仕様)

材質・板厚
